數控組合磨床用于加工蹄鐵剎車片內徑、大小頭和倒角，裝夾夾具可以根據客戶產品進行調整，磨削精度為≤0.1mm。
本機床適用于大批量生產，單機作業或者投入生產線使用
全國統一銷售熱線：13838000943
廠家直銷
品質保障
無憂配送
售后保證

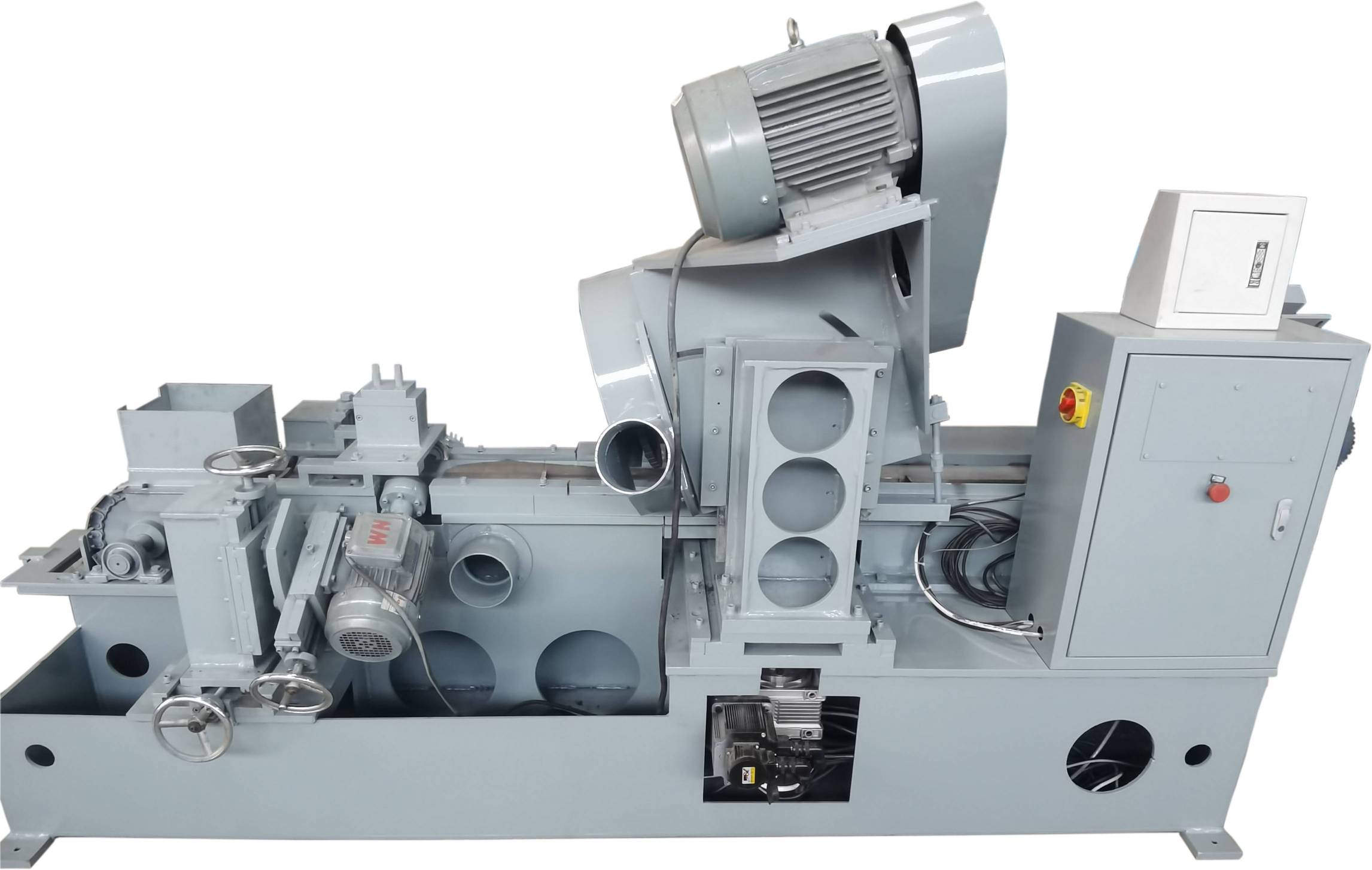

QJR-2104LZHM是巧匠人公司設計的一款加工剎車片內弧和大小頭的組合型磨床，床身采用優質鋼板焊接，滑臺驅動方面采用無間隙減速機去伺服電機直連， 伺服電機全部配備編碼器形成伺服閉環控制方式，提高機床的加工精度，并具有高可靠性和高穩定性。其主要特點如下：
1、采用導軌定位剎車片，提高機床加工精度，導軌材料為高強度模具鋼，壽命長。
2、內弧主軸采用德國工藝，達到高剛度、高壽命，砂輪可以小角度調節，擴大機床可加工產品范圍。
3、采用全自動數控系統，大大降低人工成本，提高生產效率。
4、機床為鏈條送片方式，穩定性高，保證了加工質量。
|
項 目 |
參 數 |
|
外型尺寸（長*寬*高）（mm） |
2700*940*1220 |
|
磨頭/倒角電機 |
2.2kw |
|
內弧電機 |
5.5kw/15kw |
|
伺服電機 |
1.5KW |
|
蝸輪減速機 |
1:60減速機兩個1:20減速機一個 |
|
內弧砂輪 |
φ800*203線速46M/秒 |
|
磨頭/倒角砂輪 |
φ100 |
|
剎車片寬度 |
80—230 |
|
剎車片外半徑 |
R≥142-230 |
|
加工節拍 |
4~8片/分鐘 |
